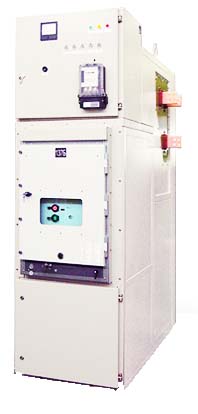

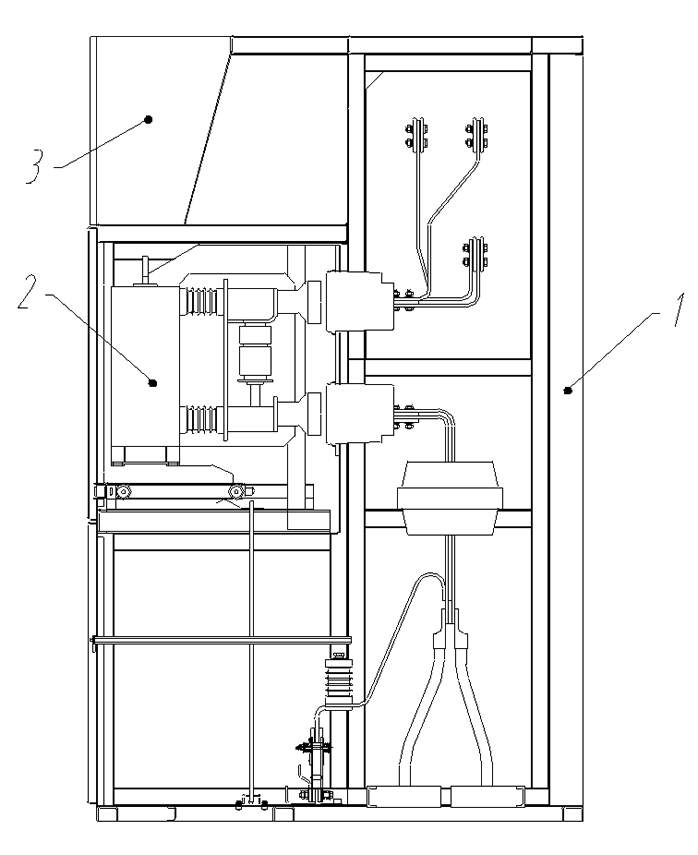

Комплектное распределительное устройство серии КМП-C
Устройства комплектные распределительные серии КРУ КМП-C предназначены для приёма и распределения трёхфазного переменного тока частотой 50 или 60 Гц номинальным напряжением 6 и 10 кВ в сетях с изолированной или заземлённый через дугогасительный реактор нейтралью.
Технические характеристики
Наименование параметра |
Значение |
Номинальное напряжение, кВ |
6,0; 10 |
Максимальное рабочее напряжение, кВ |
7,2; 12 |
Номинальный ток главных цепей, А |
630; 1000; 1250; 1600; 2000; 2500; 3150 |
Номинальные токи отключения выключателя, встроенного в КРУ, кА |
20; 25; 31,5; 40 |
Сквозной ток короткого замыкания: |
|
ток электродинамической стойкости, кА |
51;62,5; 80; 102 |
ток термической стойкости, кА |
20; 25; 31,5; 40 |
время протекания тока термической стойкости, с |
3 |
Климатическое исполнение УХЛ, категория размещения 2 по ГОСТ 15150-69 |
Высота над уровнем моря, м |
1000 |
Верхнее значение температуры окружающего воздуха при эксплуатации |
+ 50°С |
Нижнее значение температуры окружающего воздуха при эксплуатации |
- 40°С |
Габаритные размеры, мм |
750 (1000)х1550х2325 |
Относительная влажность воздуха при температуре +25°С |
100% |
В зависимости от встраиваемой аппаратуры и присоединений в состав КРУ входят следующие виды шкафов:
ШВМ - шкаф с выключателем масляным с пружинным приводом;
ШВВ - шкаф с выключателем вакуумным;
ШВГ - шкаф с выключателем элегазовым;
ШР - шкаф с силовым разъединителем;
ШШР - шкаф с разъемным контактным соединением;
ШТН - шкаф с трансформаторами напряжения;
ШПС - шкаф с силовыми предохранителями;
ШГВ - шкаф глухих выводов;
ШКС - шкаф с кабельными сборками;
ШСТ - шкаф с силовыми трансформаторами;
ШКА - шкаф комбинированный (с трансформаторами напряжения, разрядниками, статическими конденсаторами);
ШНВА - шкаф со вспомогательным оборудованием;
ШШП - шкаф шинных перемычек;
ШШВ - шкаф шинных вводов;
ШВ - шинные вставки;
ШЗН - шкаф частичного заземления нейтрали;
ОРШ - отдельно стоящий релейный шкаф с размещением в нем общеподстанционной аппаратуры (АУР или автоматики обогрева счетчиков).
|
|
