Типовые функциональные блоки

Блоки модульные НКУ поставляются в составе навесных или напольных шкафов управления. Блоки изготавливаются как с отечественными, так и с импортными аппаратами защиты и коммутации.



Нетиповые напольные и навесные шкафы

Все нетиповые шкафы изготавливаются на основании документации заказчика, а при ее отсутствии разработку технической документации производит инженерный центр нашего предприятия по техническому заданию заказчика. Построение индивидуальных схем электроснабжения, управления, релейной автоматики и АСУТП производится на базе функциональных модульных блоков БМ, БМК и БМИ, аппаратов, реле и контроллеров, которые устанавливаются в навесных или напольных шкафах и могут компоноваться с другими типовыми шкафами и ящиками.

Besucherzahler hot ukraine women
счетчик для сайта

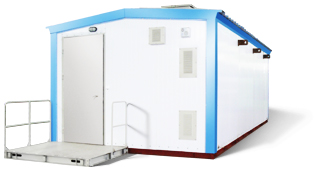

Комплектные трансформаторные подстанции (КТП) и распределительные подстанции (РП) в блочно-модульной конструкции наружной установки

КТП (одно и двухтрансформаторные) и РП предназначен для наружной установки на свайном основании, железобетонных лежнях и на салазках ( для частых перемещений).
Отличительные особенности:
Климатическое исполнение и категория размещения У1, ХЛ1, УХЛ1 по ГОСТ15150, ГОСТ15543;
КТП и РТП предназначены для работы в следующих условиях:
интервал температур от минус 60° до плюс 40° С;
по условиям работы комплектующей аппаратуры эксплуатация допускается на высоте не более 1000м над уровнем моря;
район по ветру и гололеду I-IV в соответствии с ПЭУ-864;
окружающая среда – взрыво- и пожаробезопасная, не содержащая токоведущей пыли, химически активных газов и испарений (атмосфера типа I по ГОСТ15150);
Включает в себя необходимое оборудование для поддержания внутреннего микроклимата не ниже +5°С ( отопление, вентиляция, освещение ) и средства пожаротушения;
Ввод и вывод сверху с помощью воздушных вводов или снизу через теплоизолированные ввода;
Все металлические части окрашены или имеют другие антикоррозионные покрытия;
КТП и РТП транспортируются железнодорожным и автомобильным транспортом;
Встраиваемое оборудование: камеры КСО-292, 202, 302; КРУ серии КМ1 и КМВ; КРУ2-10; щитовое оборудование, трансформаторы, устройство плавного пуска.
Технические характеристики
Наименование параметра Значение
Мощность силового трансформатора, кВА 25; 40; 63; 100; 160; 250; 400; 630; 1000; 1600; 2500
Номинальное напряжение на стороне ВН, кВ 6; 10
Наибольшее рабочее напряжение, кВ 7,2; 12
Номинальное напряжение на стороне НН, кВ 0,4
Ток термической стойкости в течении 1с на стороне ВН, кА 6,3; 8; 10; 12,5; 16; 20; 25; 31,5
Ток электродинамической стойкости на стороне ВН, кА 16; 21; 26; 32; 41; 51; 64; 81
Уровень изоляции по ГОСТ 1516.1:
с масляным трансформатором
с сухим трансформатором, с негорючим жидким диэлектриком
нормальная изоляция
облегченная изоляция
