Низковольтные Комплектные Устройства (НКУ)
Низковольтное комплексное оборудование обеспечивает ввод, учет и распределение электроэнергии, управление электроприводами в ручном и(или) автоматическом режимах объектами общепромышленного назначения на ток до 2500А.
Состоит из:
типовых
нетиповых
автоматизированных систем управления технологическими процессами и оборудованием,
блоков, щитов, шкафов и ящиков навесного или напольного исполнения.
Все изготовленное оборудование соответствует ГОСТ Р 51321 (МЭК60439) и имеет знак качества РОСТ ТЭСТ России.
Типовые шкафы и ящики навесного исполнения
Типовые шкафы и ящики имеют функционально законченные схемы.
Наименование и краткая характеристика |
Тип изделия |
Ящик управления асинхронным двигателем с короткозамкнутым ротором на ток до 400А |
Я5050 (Я5030) |
Ящик управления асинхронным двигателем с короткозамкнутым ротором на ток до 400А с электронной защитой |
Я5050К |
Ящик управления асинхронным двигателем с короткозамкнутым ротором на напряжение 660В, 50Гц и ток до 630А |
Я5060 |
Ящик управления асинхронным двигателем с элементами автоматизации для АСУ ТП на ток до 160А |
Я5070 |
Ящик управления асинхронным двигателем с короткозамкнутым ротором на ток до 200А с плавным пуском и торможением |
Я5050П |
Ящик управления асинхронным двигателем с короткозамкнутым ротором по схеме переключений звезда/треугольник |
Я5800 |
Ящик с АВР на ток от 25А до 250А |
Я8330 |
Ящик управления освещением на ток от 25А до 250А |
ЯУО 9610, 9611, 9620, 9621, 9601, 9602 |
Шкафы (пункты) распределения электроэнергии |
ШРЭ, (ПР11, ПР 8000) |
Ящик управления разъединителем |
ЯУРМ-1 |
Ящик обогрева выключателей |
ЯОВМ-2 |
Ящик питания |
ЯПВМ1…ЯПВМ3 |
Ящик реле повторителей |
ЯРПН-4, ЯРПН-8 |
Ящики промежуточных зажимов |
ЯЗВМ-30, ЯЗВМ-60, ЯВЗМ-80, ЯЗВМ-90, ЯЗВМ-120, ЯВЗМ-150, ЯЗВМ-200 |
Ящики защиты |
ЯЗНМ1…ЯЗНМ3, ЯЗШМ1…ЯЗШМ3, ЯЗВКМ-2 |
При необходимости отклонений от типовых схем при заказе следует приложить дополнительно техническое задание на изменение, однозначно определяющее заказываемое изделие.

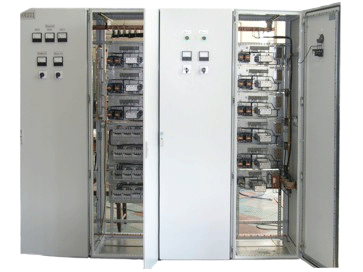

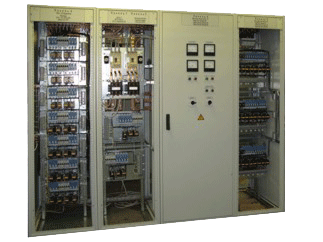

Типовые шкафы напольного исполнения
Наименование и краткая характеристика |
Тип изделия |

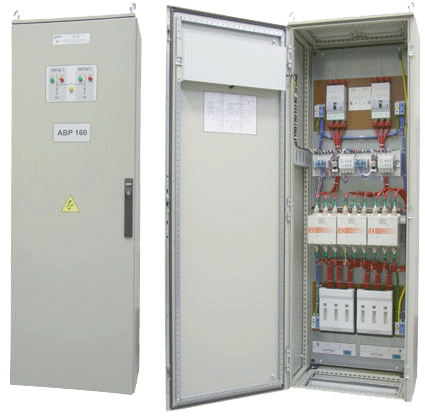

Шкафы АВР с секционным выключателем на ток до 2000А |
Ш8350 |
Шкафы АВР на 660В с секционным выключателем на ток до 1600А |
Ш8360 |
Шкафы системные кроссовые (выполнение функций АСУ для систем общепромышленной автоматики) |
ШСК |
Шкафы управления нагревателями (для управления и питания нагревателей воды и нефти, с выполнением функций АСУ для систем общепромышленной автоматики) |
ШУН |
Модульные шкафы распределения на ток до 630А с возможностью учета мощности и тока каждого отходящего фидера и выхода для систем АСУ |
ШР8510(11) |
Модульные шкафы распределения на ток до 400А с возможностью учета мощности и тока каждого отходящего фидера и выхода для систем АСУ |
ШР8520(21) |
Модульные шкафы распределения с групповым учетом тока и мощности и выхода для систем АСУ |
ШР8530(31) |
Шкафы питания электроприводов запорной арматуры |
РТ30-88 (М,В) |
Серия НКУ ввода с АВР на ток до 630А |
ШУ8250, ПУ8250, ЯУ8250, ЯУ8350, БУ8250, БУ8350 |
Низковольтные комплектные устройства управления, защиты и сигнализации для электростанций |
ЯЭ, ШЭ1400 |
Шкафы серий Ш8350, Ш8360, предназначены для комплектования щитов распределения электроэнергии и управления электроприводами с двумя секциями сборных шин, разделенных секционным выключателем. Предусмотрено ручное и автоматическое управление. В составе серии имеются исполнения АВР, с блоками микропроцессорного управления с решением задач АСУ.
Типовые функциональные блоки
Блоки модульные НКУ поставляются в составе навесных или напольных шкафов управления. Блоки изготавливаются как с отечественными, так и с импортными аппаратами защиты и коммутации.
Состав блоков
Наименование и краткая характеристика |
Тип изделия |
|
БЛОКИ ВВОДА |
Блок ввода на ток до:
- 400А
- 100А
|
БМ8101
БМ8102
|
|
Блок ввода с импульсной защитой на ток до 400А |
БМИ8101 |
|
Блок ручного ввода с двумя входами с переключением между вводами на ток до 400А |
БМ8110 |
|
Блок ручного ввода с одним входом на ток до 400А |
БМ8120 |
|
Блок ввода с дифференциальной защитой на ток до 320А |
БМК8810 |
|
Блок автоматического ввода резерва на ток до 250А |
БМ8300 |
|
Блок с импульсной защитой на ток 10кА или 40кА |
БМИ8010 |
|
БЛОКИ РАСПРЕДЕЛЕНИЯ |
Блоки распределения электрической энергии с аппаратами дифференциальной защиты:
-однорядный блок до 25А
-однорядный блок до 63А
-двухрядный блок до 63А
|
БМК8510
БМК8511
БМК8512
|
|
Блоки распределения электроэнергии с импульсной защитой на ток до:
- 100А
- 400А
|
БМИ8550
БМИ8560
|
|
Блоки распределения электроэнергии с дифференциальной защитой на ток до 320А |
БМК 8910 |
|
Блоки распределения электроэнергии шинные на ток до 400А для сетей TN-C и TN-S |
БМ8920
БМ8921
|
|
Блоки распределения электроэнергии с системой учета и управления |
БМ8570
БМ8580
БМ8590
|
|
БЛОКИ УПРАВЛЕНИЯ ДВИГАТЕЛЯМИ |
Блок управления асинхронным двигателем с короткозамкнутым ротором на ток до 630А с электронной защитой |
БМК5050
(БМК5030) |
|
Блок управления асинхронным двигателем с короткозамкнутым ротором на ток до 630А |
БМК5050
(БМК5030) |
|
Блок управления нагревателем, в том числе адаптированные для систем АСУТП |
БМР9300 |
|
Блок управления асинхронным двигателем с короткозамкнутым ротором на напряжение 660В 50Гц и ток до 630А |
БМ5060 |
|
Блок управления асинхронным двигателем с релейными элементами автоматики для АСУ ТП на ток до 630А |
БМ5070 |
|
Блок управления пуска двигателя по схеме переключения звезда/треугольник на ток до 630А |
БМ5800 |
|
Блок плавного пуска и торможения асинхронного двигателя с короткозамкнутым ротором на ток до 320А |
БМП5050 |
|
БЛОКИ УПРАВЛЕНИЯ И ИНДИКАЦИИ |
Блок индикации и управления |
БМ9550 |
|
Блок индикации и управления |
БМ9560 |
|
БЛОКИ АВТОМАТИКИ С ПРОГРАММНЫМ УПРАВЛЕНИЕМ |
Блок модульный цифровой |
БМЦ 9600 |
|
Нетиповые напольные и навесные шкафы
Все нетиповые шкафы изготавливаются на основании документации заказчика, а при ее отсутствии разработку технической документации производит инженерный центр нашего предприятия по техническому заданию заказчика.
Построение индивидуальных схем электроснабжения, управления, релейной автоматики и АСУТП производится на базе функциональных модульных блоков БМ, БМК и БМИ, аппаратов, реле и контроллеров, которые устанавливаются в навесных или напольных шкафах и могут компоноваться с другими типовыми шкафами и ящиками.
Основную исходную информацию на все шкафы, ящики, блоки, реле, аппараты и контроллеры можно найти в технической информации комплекса СЭТАП.
|
|
Габаритные и технические параметры навесных и напольных шкафов
Тип шкафа |
Технические параметры |
НАВЕСНОЙ |
высота, мм |
600, 800, 1000, 1200, 1400 |
ширина, мм |
300, 400, 600, 650, 750 |
глубина, мм |
200, 300 |
Степень защиты по ГОСТ 14254 |
IP31, IP42, IP54 |
Номинальный ток ввода, А |
100, 160, 200, 250, 320, 400, 630 |
Номинальное напряжение цепей управления, сеть TN-C, TN-C-S, TN-S |
220 В, 50 Гц, по заказу: 380 В, независимое питание 110 В, 220 В 50 Гц |
НАПОЛЬНЫЙ |
высота, мм |
1800, 2000, 2200 |
ширина, мм |
600, 800 |
глубина, мм |
400, 600, 800 |
Степень защиты по ГОСТ 14254 |
IP00, IP20, IP31, IP42, IP54 |
Ударный ток главных сборных шин, кА |
10, 25, 50 |
Номинальный ток главных сборных шин, А |
250, 400, 630, 1000, 1600, 2500 |
Номинальное напряжение цепей управления, сеть TN-C, TN-C-S |
220 В, 50 Гц, по заказу: 380 В, независимое питание 110 В, 220 В 50 Гц |
|
